Установка скребковая углеподачи УСУ
Установка скребковая углеподачи УСУ - устройство, предназначенное для транспортирования по наклонно-горизонтальным трассам угля с размерами кусков до 100 мм от накопительных бункеров к стационарным паровым и водогрейным котлам. Производительность установки - до 30 т/ч.
Содержание:
Цена и комплектация установки скребковой угдеподачи УСУ

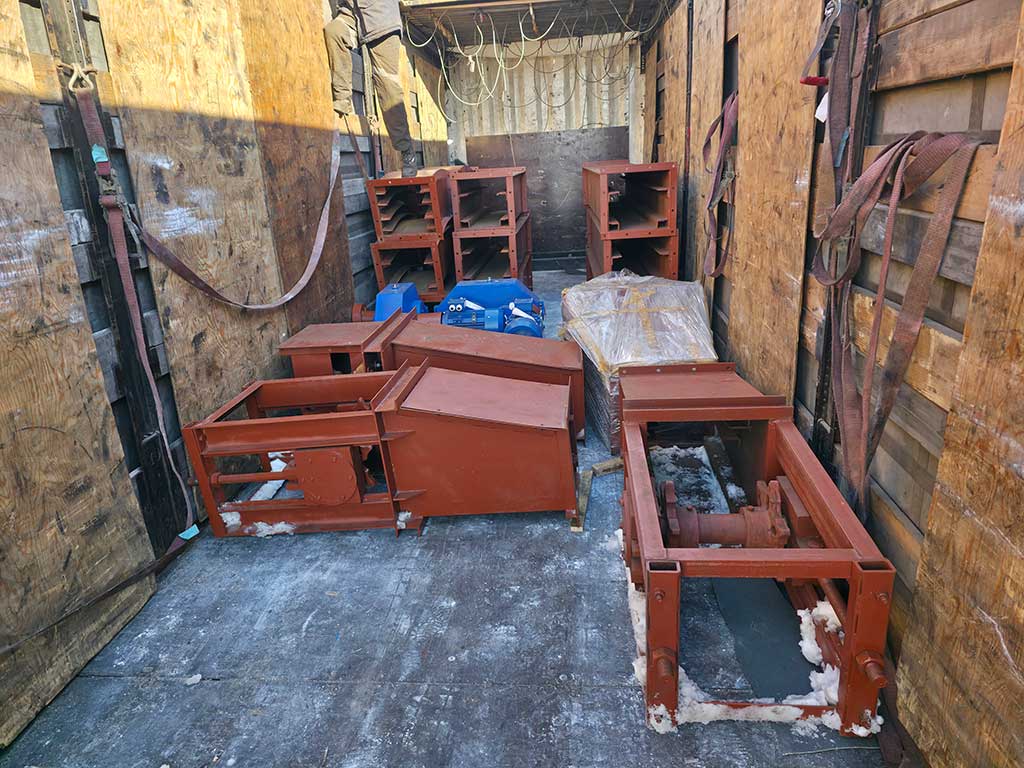

Установка скребковая углеподачи УСУ поставляется россыпью и влючает в себя следующие части:
- секция приводная;
- секция натяжная;
- секции прямые;
- секции поворотные;
- электродвигатель;
- редуктор;
- ремни и ограждения;
- цепь со скребками;
- автоматика управления - по согласованию с Заказчиком.
- опорно-каркасные элементы - по согласованию с Заказчиком.
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей).
Цена: 1150000 рублей с НДС
Ориентировочный срок изготовления: 25 календарных дней.
Работаем со всеми транспортными компаниями в РФ. Доставка до терминала ТК в г. Бийск - бесплатно!
Указанная цена не является публичной офертой - иросим всегда уточнять наличие и актуальную цену у менеджеров компании!
Технические характеристики установки сребковой углеподачи УСУ
| Показатель | Значение | |
| Производительность, т/час | 7,5; 15; 30 | |
| Ширина короба, мм | 400 | |
| Ширина/высота скребка, мм | 230 / 100 | |
| Шаг скребков, мм | 320 | |
| Длина установки, м | не более 120 | |
| Угол наклона | 30о | |
| Скорость движения ходовой части, м/с | 0,1; 0,2; 0,4 | |
| Тип тяговой цепи | Р2-80-290 ГОСТ 589-85 | |
| Масса, кг | в зависимости от комплектации | |
Устройство и принципы работы
Установка скребковая углеподачи УСУ - это стационарную транспортирующее устройство непрерывного действия, состоящая из привода, приводной, натяжной, прямых секций, с установленными внутри короба прямоугольного сечения рабочим органом (ходовой частью) в виде двух замкнутых цепей с расположенными между ними скребками.
Короб устанавливается на опорные швеллеры, которые предусматриваются в проекте строительной части. Вращение приводного вала за счет электропривода на жесткой раме, соеденённого через полумуфту, приводит в движение ходовую часть. Соединение приводного вала с редуктором осуществляется через полумуфты, снабженные предохранительным устройством в виде срезного пальца для аварийной остановки машины. Выход материала происходит через проемы в днище прямых секций.
Секция ходовой части состоит из двух тяговых горячештампованных цепей типа 2Р-80-290 по ГОСТ 589-85 (шаг=80÷100 мм), с расположенными между ними скребками, соединяемыми с цепями при помощи вставляемых во внутренние звенья цепей штампованных кронштейнов.
Различная траектория установки скребковой углеподачи создается путем изменения количества прямолинейных секций и применением поворотных секций.
Углеподача УСУ представляет скребковый конвейер - собранные между собой последовательно секции с крышками, для транспортировки угля, в концевых точках крайних коробов смонтированы валы с зубчатыми колесами для установки цепи со скребками, к одному из валов посредством редуктора прикладывается усилие для передачи вращения зубчатых колес и соответственно движению цепи.

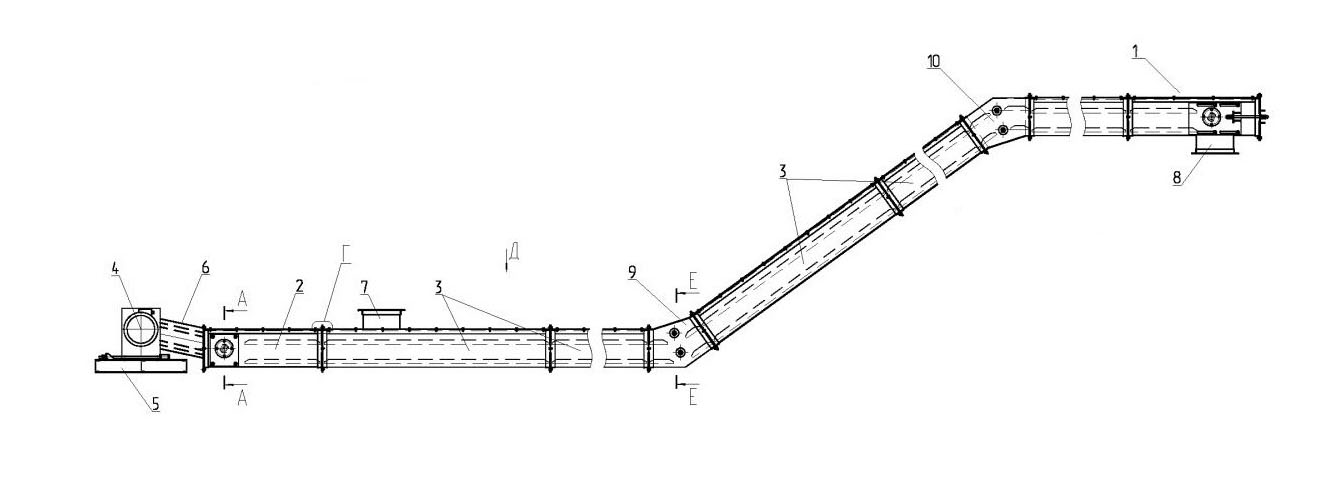

Чертеж
- Натяжная секция;
- Приводная секция;
- Прямые сеции;
- Привод транспортера;
- Основание/рама привода;
- Защитный кожух приводной цепи;
- Загрузочное окно;
- Разгрузочное окно;
- Нижняя поворотная секция;
- Верхняя поворотная секция.
Приводная секция исполнена в виде закрытого сварного короба в сборе с рамой приводной. На этой же раме установлен в приводной вал с тяговыми звездочками, вращающийся в подшипниковых узлах. Привод состоит из смонтированных на одной раме редуктора и электродвигателя, соединенных клиноременной передачей и предохранительной муфтой со срезным пальцем.
Секция натяжная состоит из сварного закрытого короба со съемной крышкой и рамы натяжной с натяжным валом. На раме натяжной имеются специальные направляющие для перемещения натяжного вала. Натяжной вал выполняется с двумя звездочками и вращается в подшипниках качения, корпуса которых связаны с натяжными винтами.

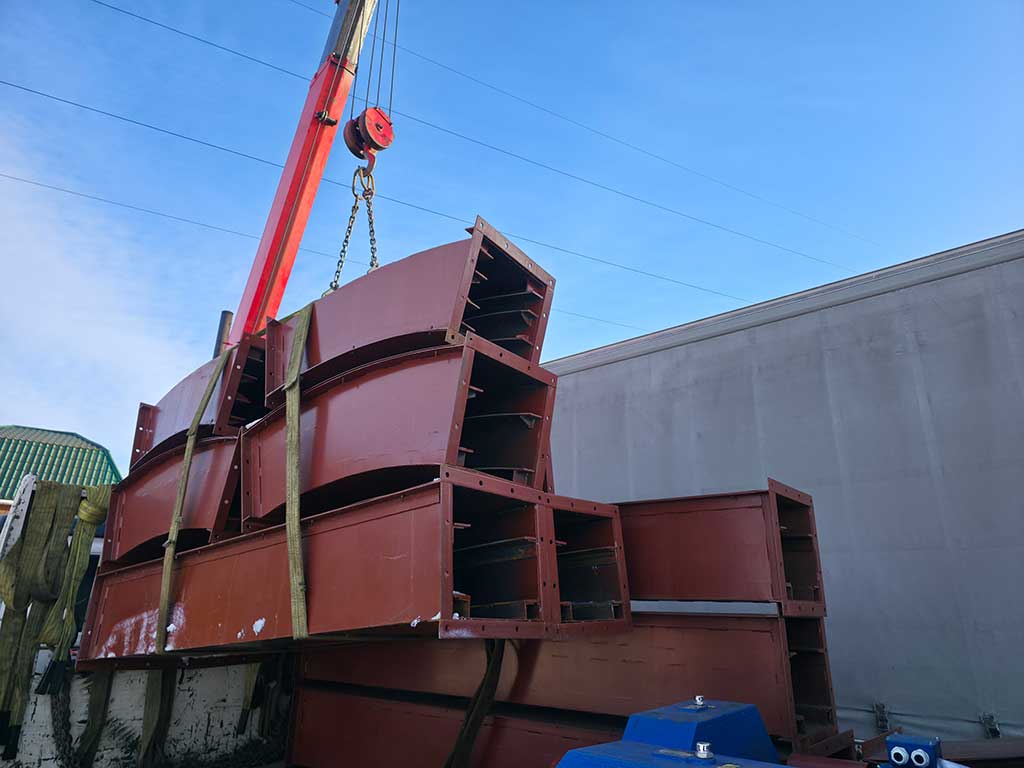

Секции прямые представляют собой металлоконструкцию прямоугольного сечения, которая выполнена из листового проката. Внутри секции установлены две пары уголков, выполняющих роль путевых шин для рабочей и холостой ветвей тяговых цепей.
Секция ходовой части установки шлакозолоудаления УСШ состоит из двух тяговых горячештампованных цепей типа 2Р-80-290 по ГОСТ 589-85 (шаг=80÷100 мм), с расположенными между ними скребками, соединяемыми с цепями при помощи вставляемых во внутренние звенья цепей штампованных кронштейнов.
Стыковка секций производится болтовым соединения фланцев секции с герметизирующими прокладками между ними. При установке машин на опорные швеллеры строительной части выполнить в швеллерах вырезы по месту под фланцы стыков секций, если есть необходимость.
Установка скребковая углеподачи УСУ устанавливается в модульных котельных установках МКУ и блочномодульных котельных БМК. Также углеподача УСУ применяется с паровыми и водогрейными угольными котельными с механическими топками ТШПМ, ТЛЗМ, ТЛПХ, ТЧЗМ, ПТЛ-РПК. В различных отраслях промышленности транспортер углеподачи УСУ используют для транспортирования сыпучих веществ.
