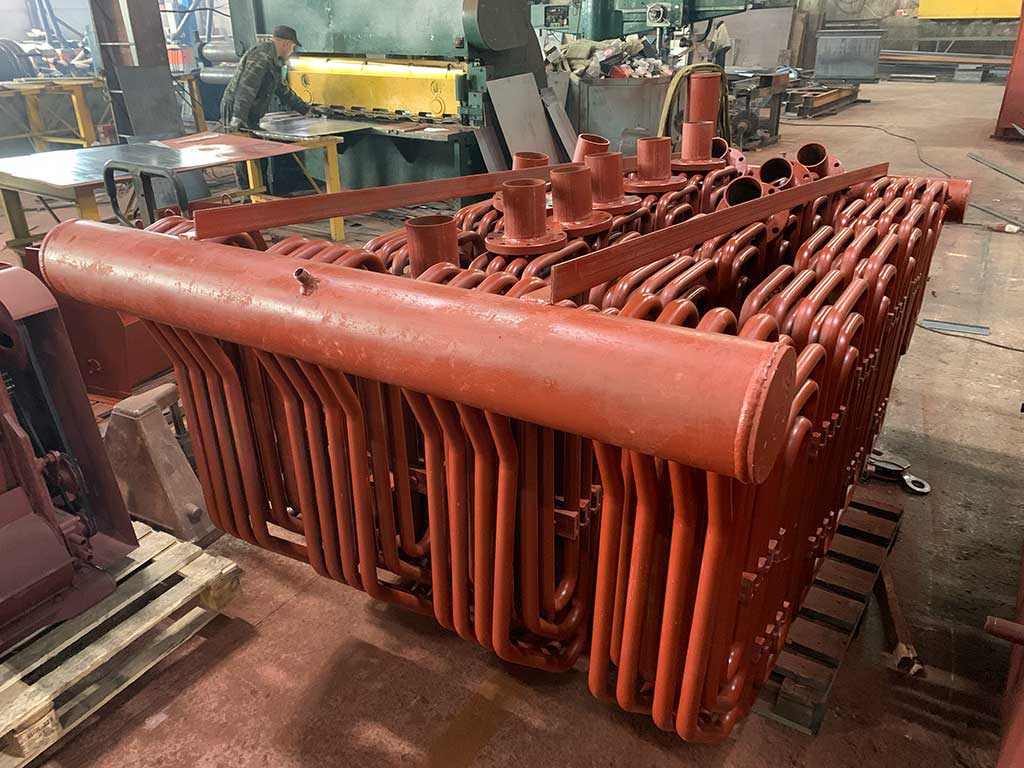

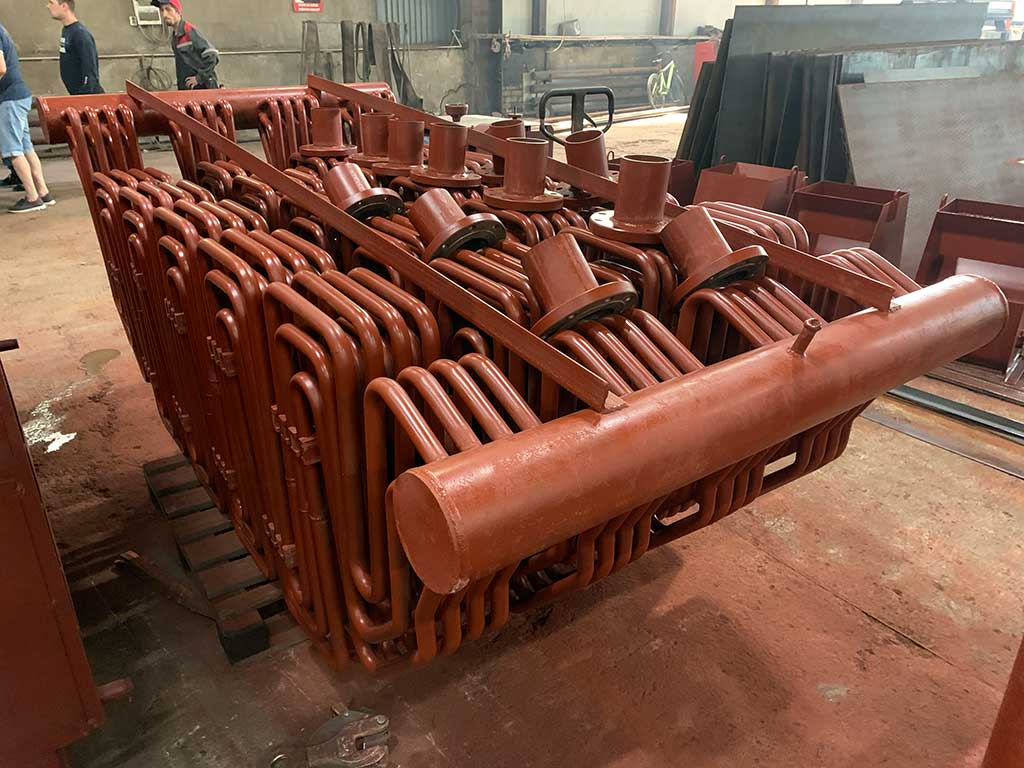

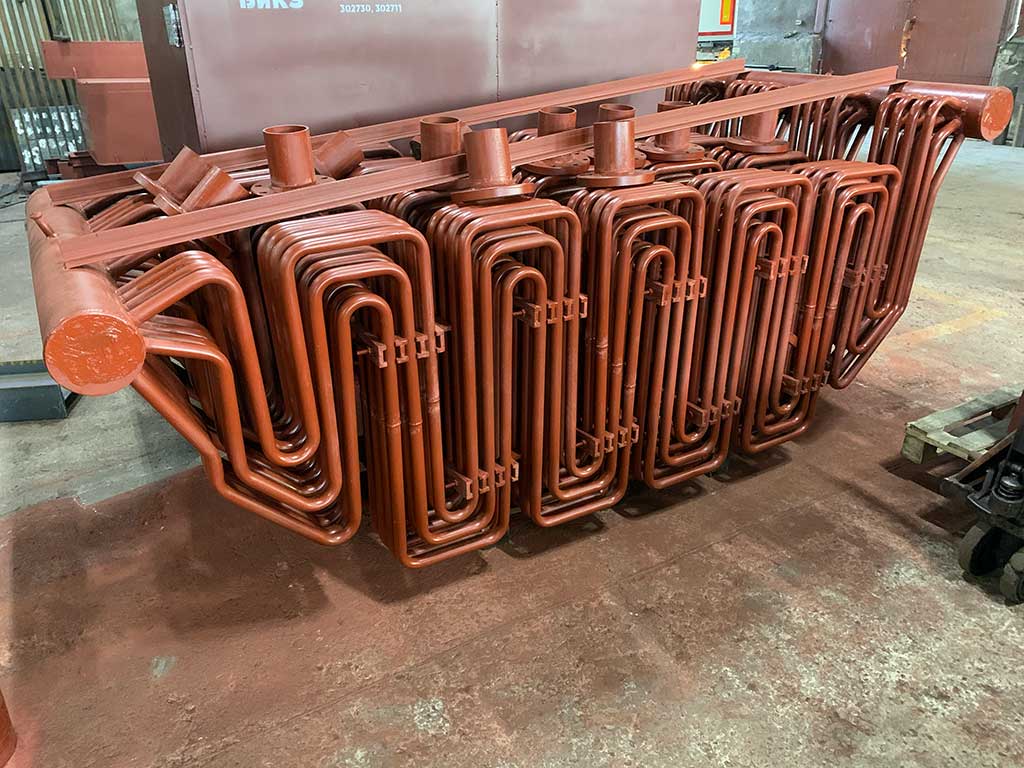

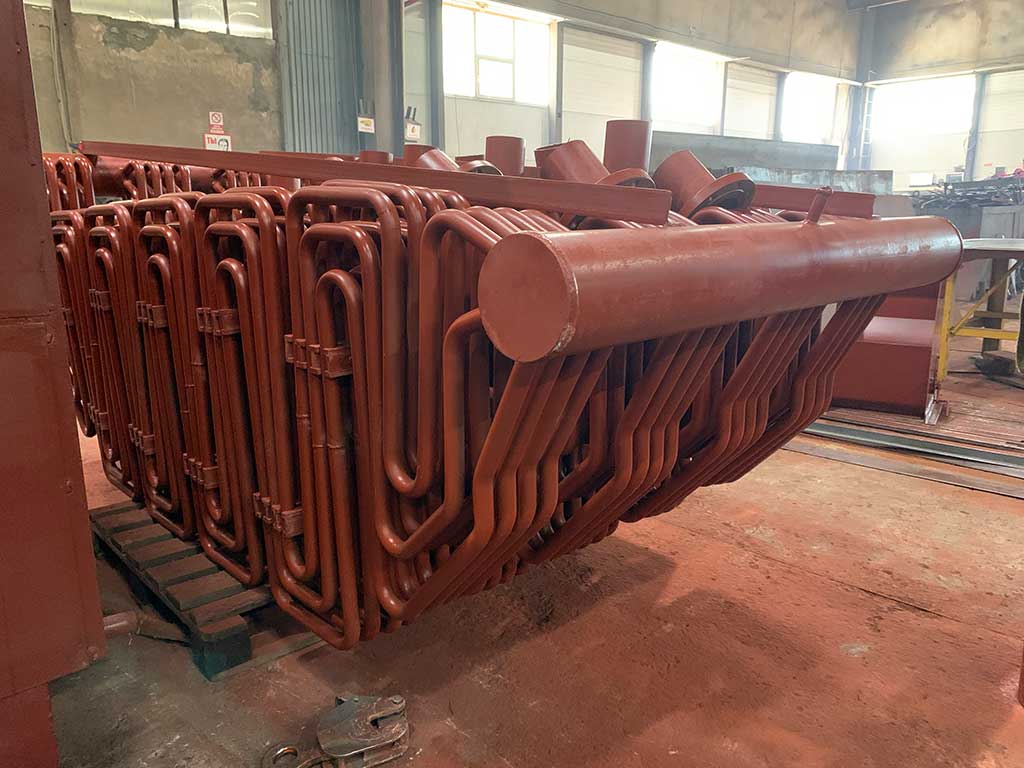

Пароперегреватели паровых котлов - устройство, предназначенное для получения перегретого пара с температурой выше, чем температура насыщения в барабане котла при том же давлении, что и в котле. Они являются одними из наиболее ответсвенных элементов котельного агрегата, ведь температура пара в нём достигает наибольших значений и металл пароперегревателя работает в условиях, близких к предельно допустимым.

Пароперегреватели устанавливают в зоне высокой температуры газов, чтобы обеспечить наиболее высокие выходные температуры пара.

Содержание:

Цена
Устройство и принципы работы
Виды пароперегревателей
Пароперегреватели паровых котлов ДКВр

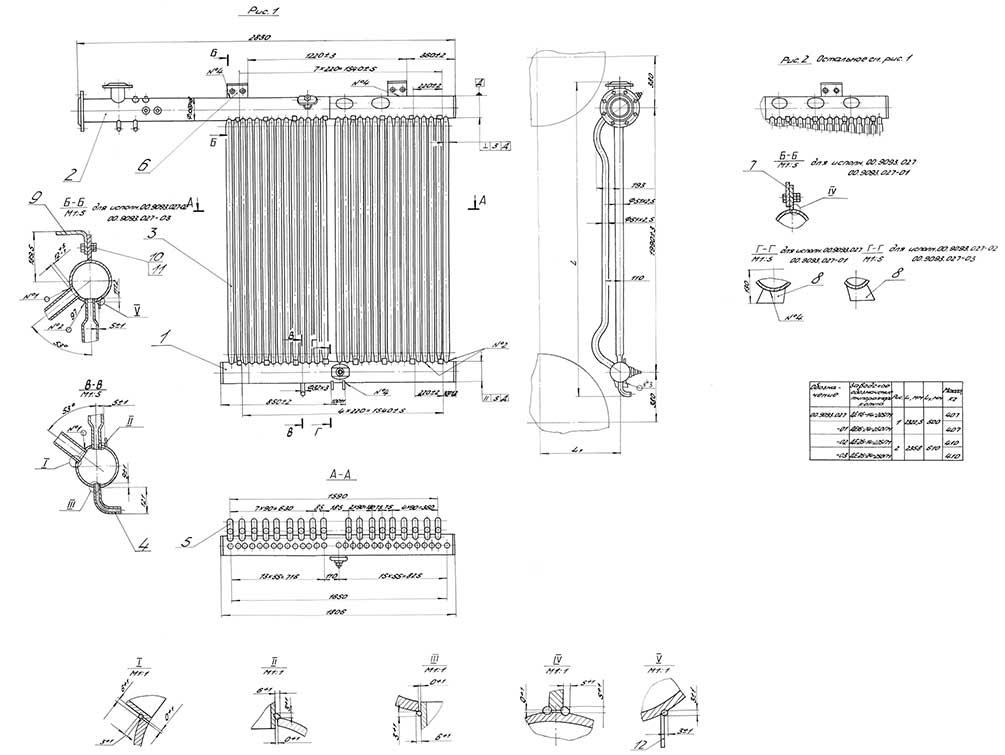

Пароперегреватели паровых котлов ДЕ

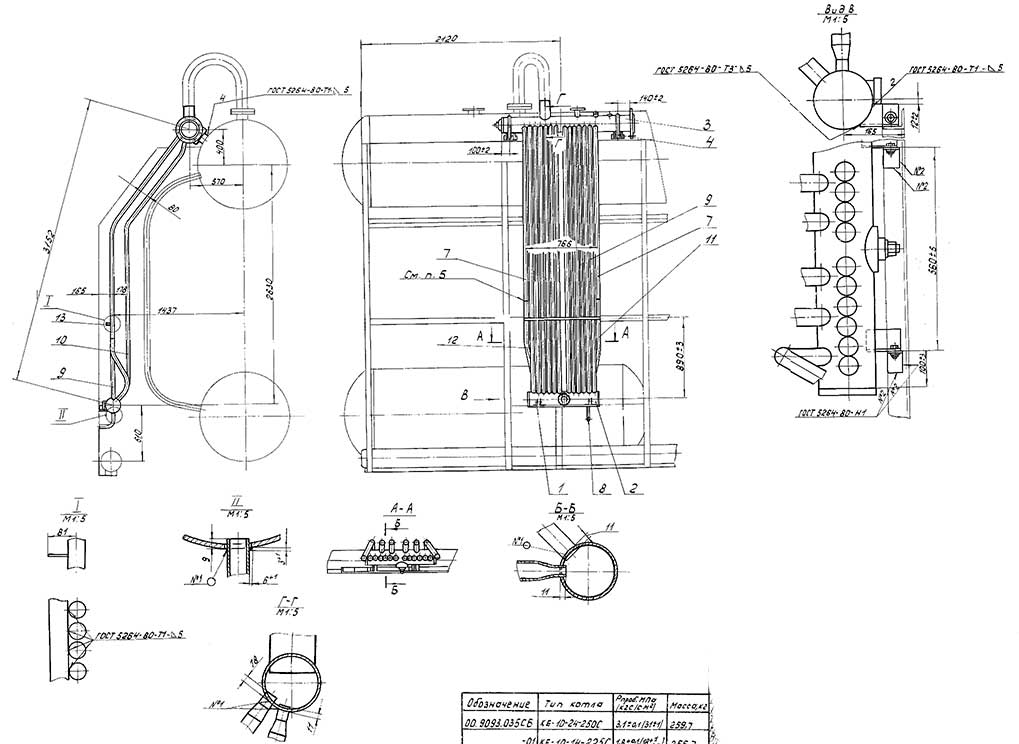

Пароперегреватели паровых котлов КЕ

Цена пароперегревателя

Цена: по запросу рублей

Ориентировочный срок изготовления: 14 дней

Цена, указанная на сайте, не является публичной офертой. Просим всегда уточнять актуальную информацию у менеджеров.

Закажи с сайта - получи скидку!

Чтобы купить пароперегреватель - Отправьте заявку, и наш специалист свяжется с вами

*Нажимая на кнопку, вы даёте согласие на обработку своих данных в соответствии с политикой конфиденциальности

Устройство и принципы работы

Пароперегреватель, обычно отсутствующий в промышленных котельных агрегатах либо служащий только для небольшого перегрева пара, в энергетических котельных агрегатах становится особенно важной поверхностью нагрева. Это обусловлено тем, что с повышением давления и температуры пара относительная доля тепла, расходуемого на перегрев, заметно возрастает, поскольку с ростом температуры перегретого пара его энтальпия увеличивается, а с повышением давления насыщенного пара она уменьшается.

Виды пароперегревателей паровых котлов

Пароперегреватели по способу тепловосприятия и расположения можно разделить на:

Конвективные пароперегреватели - распологаются в конвективном газоходе и получают теплоту конвекцией.
Радиационные (полурадиационные) пароперегреватели - устанавливаются на стенках топочной камеры и получают теплоту радиацией.
Ширмовые пароперегреватели (радиационно-конвективные) или комбинированные - расположены в верхней части топки в горизонтальном газоходе между радиационными и конвективными проверхностями нагрева.

В котельных агрегатах низкого и среднего давлений в основном используются конвективные пароперегреватели с вертикальным или горизонтальным расположением труб.

Конвективный пароперегреватель размещают в газоходе котельного агрегата, обычно сразу же за топкой, отделяя его от топки двумя-тремя рядами кипятильных труб в вертикально-водотрубных котлах или небольшим фестоном, образованным трубами заднего экрана, в котельных агрегатах экранного типа.

Конвективный пароперегреватель котла экранного типа

Конвективный пароперегреватель устанавливают в котельных агрегатах низкого, среднего и в отдельных случаях, высокого давления, когда температура перегретого пара не превышает 440-510 °C. В котельных агрегатах высокого и закритического давления, когда возникает необходимость очень высокого перегрева пара, устанавливают пароперегреватели комбинированного типа.

Комбинированный пароперегреватель состоит из конвективной части, размещаемой там же, где и конвективный пароперегреватель, а также радиационный и полурадиационный частей, размещаемых в топке.

В мощных котельных агрегатах высокого и закритического давления различают также первичный и промежуточный пароперегреватели. В первичном пароперегревателе осуществляют первичный перегрев произведенного котлом пара перед подачей его в турбину. В промежуточном пароперегревателе повторно перегревают пар, после того как он проходит часть высокого давления турбины, до температуры близкой к начальной.

Изготавливают пароперегреватели из стальных труб наружным диаметром от 28 до 42 мм, изгибаемых в змеевики большей частью с вертикальным расположением их. Скорость пара в трубах пароперегревателя выбирают, исходя из условий обеспечения надежности температурного режима труб, руководствуясь значениями массовой скорости для первичных пароперегревателей 500-1200 кг/м².ч. При выборе скорости движения пара учитывают, что гидравлическое сопротивление пароперегревателя не должно превышать 10% рабочего давления пара. Большинство пароперегревателей имеют специальное устройство для регулирования температуры пара.

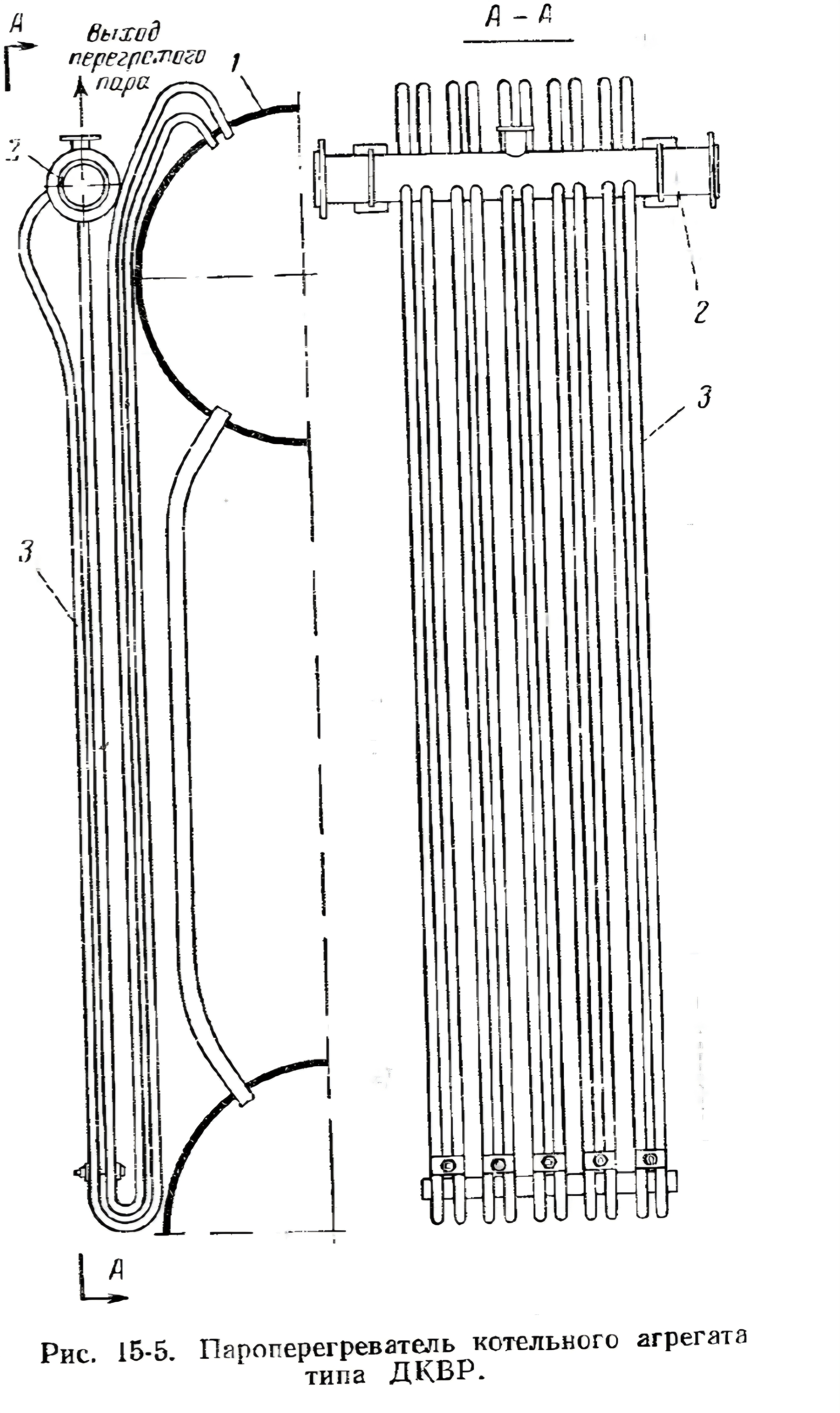

Конвективный пароперегреватель котла ДКВр (рис. 15-5) изготавливается из стальных цельнотянутых труб 3 диаметром 32х3 мм. Входные концы труб пароперегревателя развальцованы в верхнем барабане 1 котла, выходные приварены к камере перегретого пара 2, которая у котлов давлением 14 и 24 ат – из трубы диаметром 133х5 мм, а у котлов 40 ат – из трубы диаметром 133х16 мм. Для возможности выноса пароперегревателя при ремонте через левую боковую стенку котла змеевики имеют чередующийся шаг: 90 и 60 мм, а крайние трубы кипятильного пучка в области пароперегревателя расположены с шагом 150 мм.

Пароперегреватель котла типа ДКВр

Пароперегреватели унифицированы по профилю для котлов давлением 14 и 20 атм и для котлов на давление 40 атм; кроме того, они унифицированы для всех котлов по диаметру труб и камер. В котлах различной паропроизводительности пароперегреватели различаются числом параллельно включенных змеевиков. Число петель в змеевике изменяется от одной при перегреве пара до 250 °C до пяти при перегреве пара до 440 °C. Пароперегреватели котлов на давление 14 и 24 атм выполняют одноходовыми, на давление 40 атм – двухходовыми.

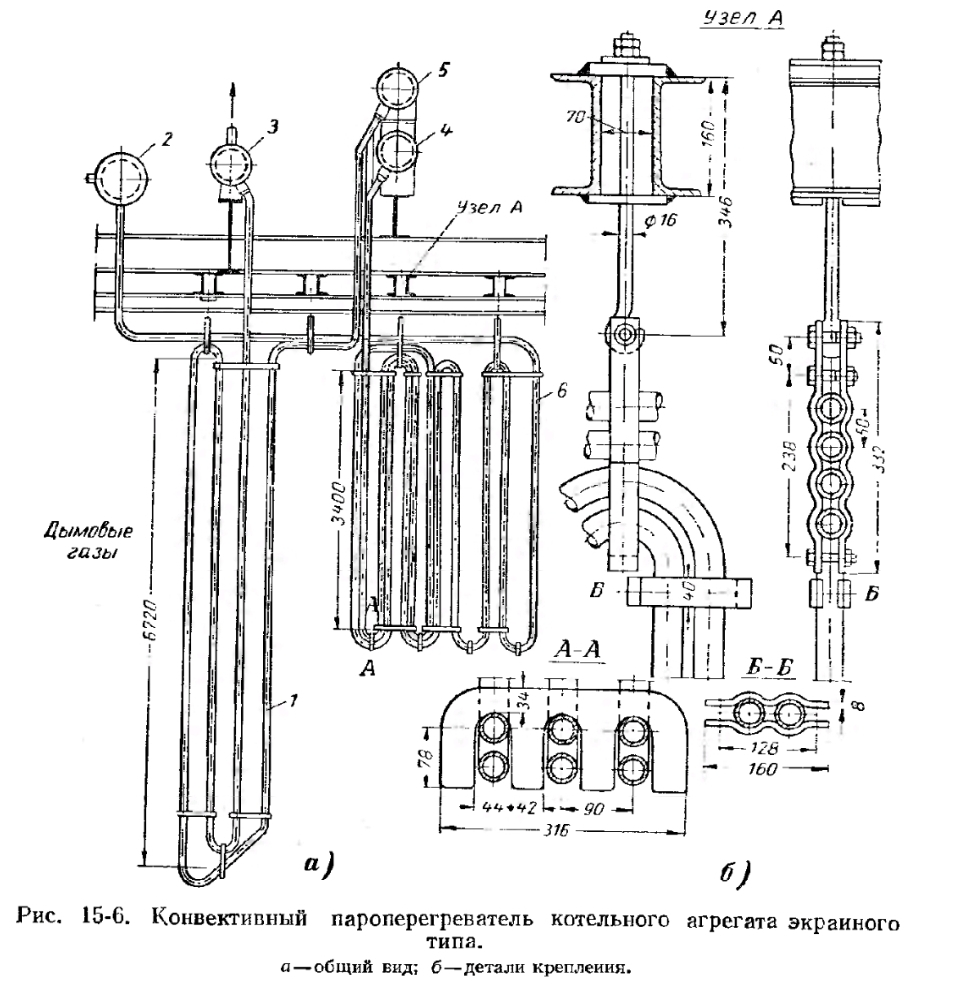

Конвективный пароперегреватель котельных агрегатов экранного типа обычно выполняют из двух последовательно расположенных групп змеевиков. На рисунке 15-6 показан пароперегреватель экранного котельного агрегата с естественной циркуляцией.

Насыщенный пар из барабана котла поступает в камеру 2, из которой он проходит систему змеевиков 6 второй по ходу газов ступени пароперегревателя. В этой ступени пар движется навстречу потоку дымовых газов, т.е. здесь осуществляется противоточное движение теплоносителей, которое характеризуется большим значением величины усредненного перепада температур, что повышает эффективность использования поверхности нагрева для передачи заданного количества тепла.

Пройдя вторую ступень пароперегревателя, частично перегретый пар поступает в её выходную камеру 4, служащую промежуточной камерой. Отсюда пар через систему перепускных труб передаётся во вторую промежуточную камеру , которая вместе с тем является входной камерой в первую по ходу газов ступень пароперегревателя 1. Трубки этой ступени собирают так, чтобы обеспечить движение пара по смешанной прямоточно-противоточной схеме, облегчающей условия работы первых по ходу газа рядов пароперегревательных трубок, так как в них поступает пар относительно низкой температуры. Пройдя первую ступень пароперегревателя, окончательно перегретый пар направляется в камеру перегретого пара 3, а из неё - в главный паропровод.

Коэффициент теплопередачи в пароперегревателе зависит от рода сжигаемого топлива, главным образом от его влажности и содержания водорода. Поэтому для получения одинаковой температуры перегретого пара в котельных агрегатах, предназначенных для работы на различных видах топлива, приходится в каждом случае устанавливать пароперегреватели с поверхностями нагрева различной величины. Для упрощения этой задачи при изготовлении котельного агрегата на заводе поверхность нагрева первой по ходу газовой группы змеевиков пароперегревателя выполняют одинаковой для всех выпускаемых котлов данного типа, а поверхность нагрева змеевиков второй группы изменяют в зависимости от характеристики сжигаемого топлива. При этом положение камер и подвесок и конструкция потолка остается неизменными.

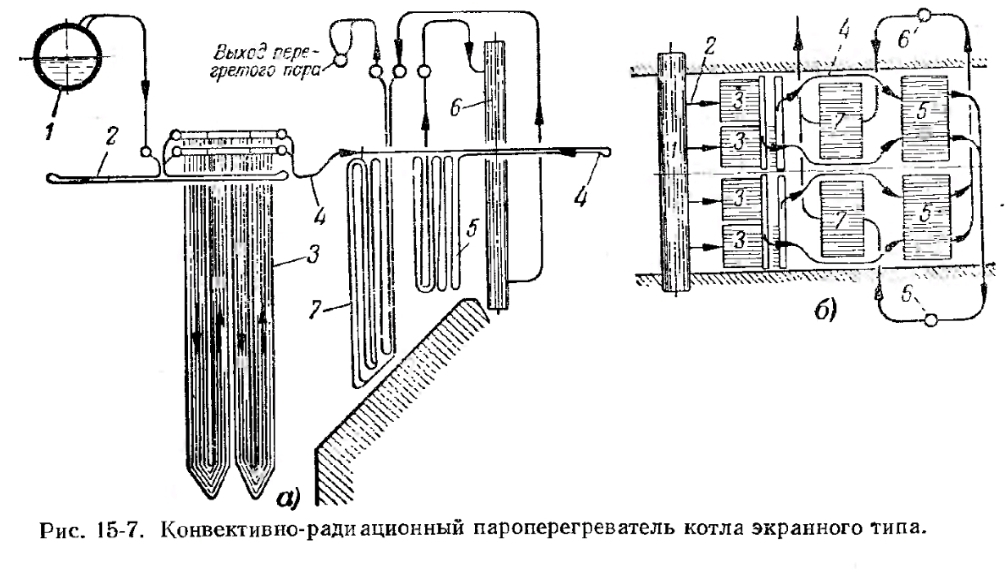

Конвективно-радиационный пароперегреватель - комбинированный

Комбинированный пароперегреватель котельного агрегата высокого давления, состоящий из конвективной, радиационной и полурадиационной частей, схематически показан на рисунке 15-7. Пар из барабана 1 поступает в радиационную часть 2, размещенную на потолке топочной камеры, затем в в полурадиационную часть 3, выполненную в виде ширмового пароперегревателя, размещенного на выходе из топки, и далее по потолочным по потолочным трубам 4 – в первую ступень конвективного пароперегревателя 5. Пройдя эту ступень, пар через пароохладитель 6 и вторую ступень конвективного пароперегревателя 7 выходить в сборный коллектор (камеру) перегретого пара.

Радиационная часть пароперегревателя характерна тем, что она, также как и топочные экраны, воспринимает тепло путем излучения от факела. Ее размещают не только на потолке топочной камеры, но и на стенах ее, часто между трубами экрана. Полурадиационные ширмовые пароперегреватели выполняют в виде отдельных плоских ширм из параллельно включенных труб. Эти ширмы размещают параллельно на расстоянии 500-2000 мм на выходе из топки перед фестоном. Тепло ширмовый пароперегреватель воспринимает как конвекцией от дымовых газо, омывающих его трубы, так и излучением слоя этих газов, проходящих между отдельными ширмами.

Пароперегреватели паровых котлов ДКВр

Маркировка котла	Номер чертежа пароперегревателя
ДКВр-4-13-250ГМ	00.9093.005
ДКВр-6,5-13-250ГМ	00.9093.001
ДКВр-6,5-23-370ГМ	00.9093.002
ДКВр-10-13-250ГМ	00.9093.009
ДКВр-10-23-370ГМ	00.9093.008
ДКВр-10-39-440ГМ	00.9093.003
ДКВр-20-13-250ГМ	00.9093.018
ДКВр-20-23-250ГМ	00.9093.018
ДКВр-20-23-370ГМ	00.9093.004

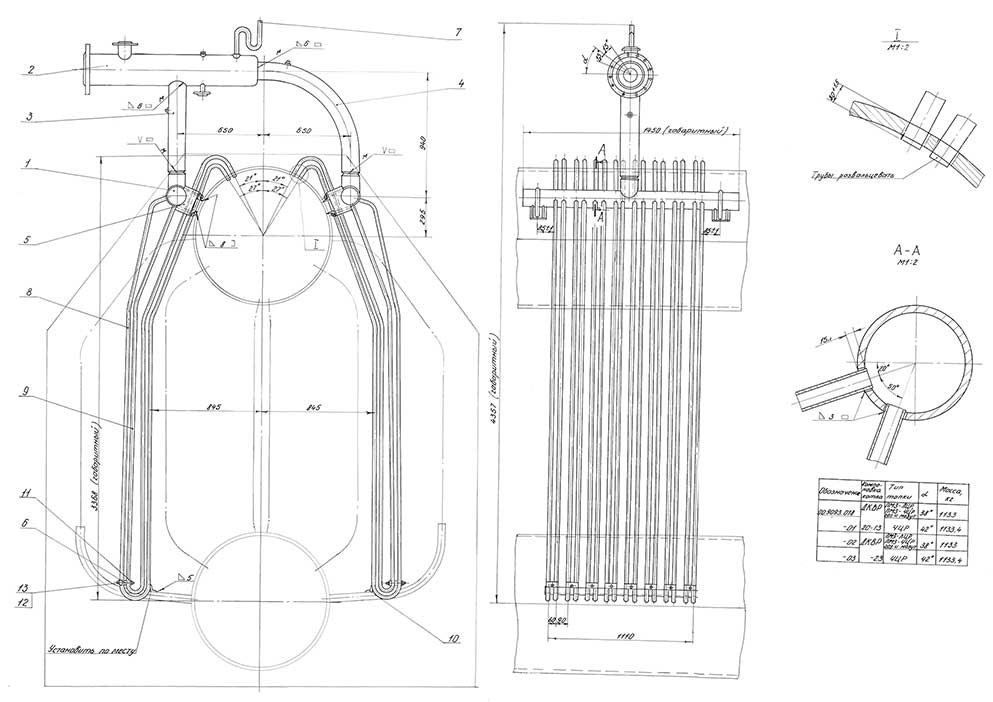

Чертеж пароперегревателя парового котла ДКВр-20
