Звездочка 00.5769.021 - приводная тяговая звёздочка транспортера ТС-2-30. Устанавливается на пиводном и натяжном валах транспортера и выполняет зацепление с пальцами тяговой цепи, передавая тяговое усилие от привода.
Содержание:
Цена на зведочку 00.5769.021
Ориентировочный срок изготовления: 14 дней
Цена, указанная на сайте, не является публичной офертой. Просим всегда уточнять актуальную информацию у менеджеров.
Технические характеристики
| Наименование характеристики | Значение | |

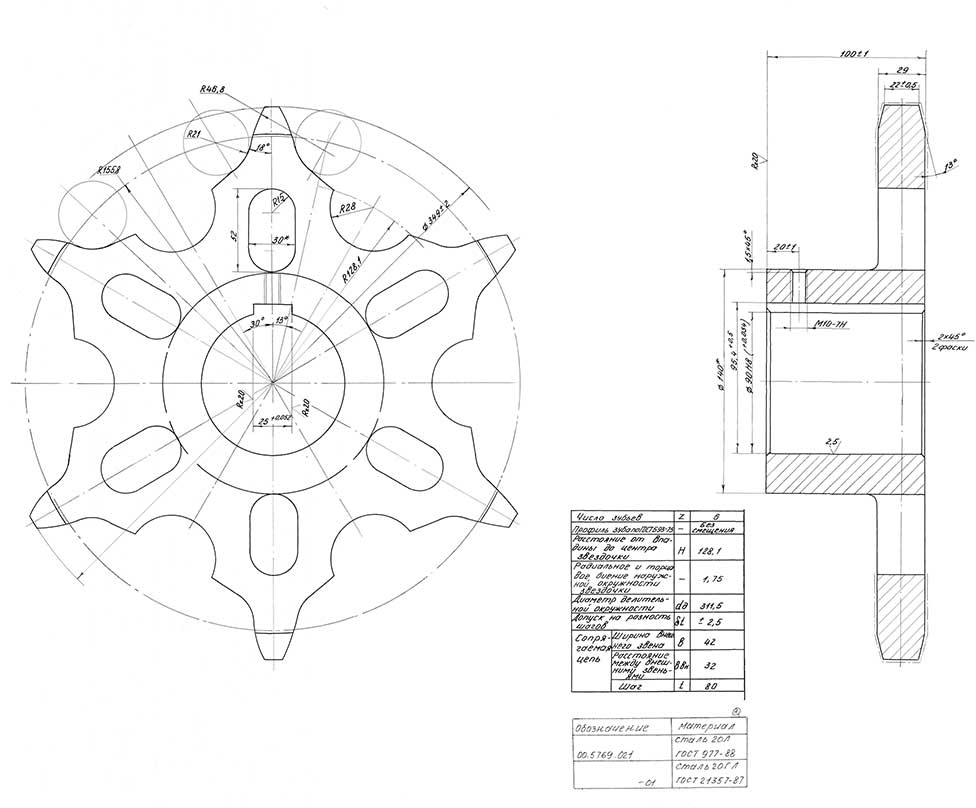

| Номер чертежа | 00.5769.021 | |
| Число зубьев, шт | 6 | |
| Радиальное и торцевое биение наружной окружности звездочки | 1,75 | |
| Расстояние от впадины до центра зведочки, мм | 128,1 | |
| Диаметр делительной окружности, мм | 311,5 | |
| Допуск на разность шагов, мм | 2,5 | |
| Материал изготовления | Сталь 20Л ГОСТ 977-88 | |
| Габаритные размеры, мм | 349*349*100 | |
| Масса, кг | 15 | |
Устройство и принципы работы

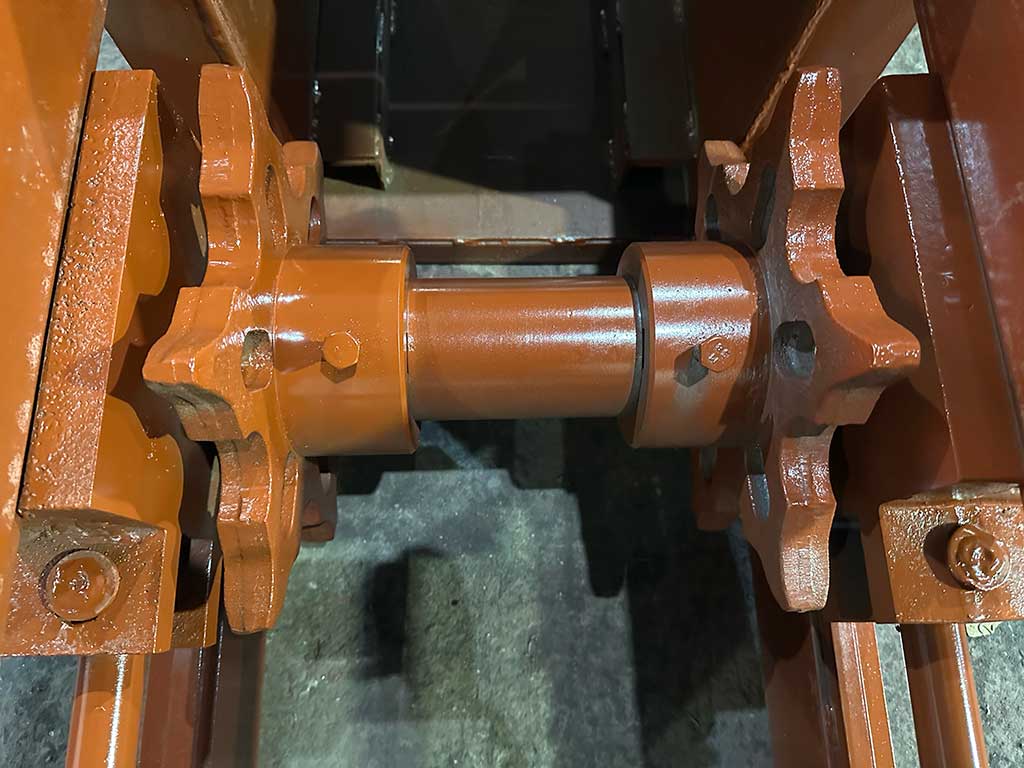

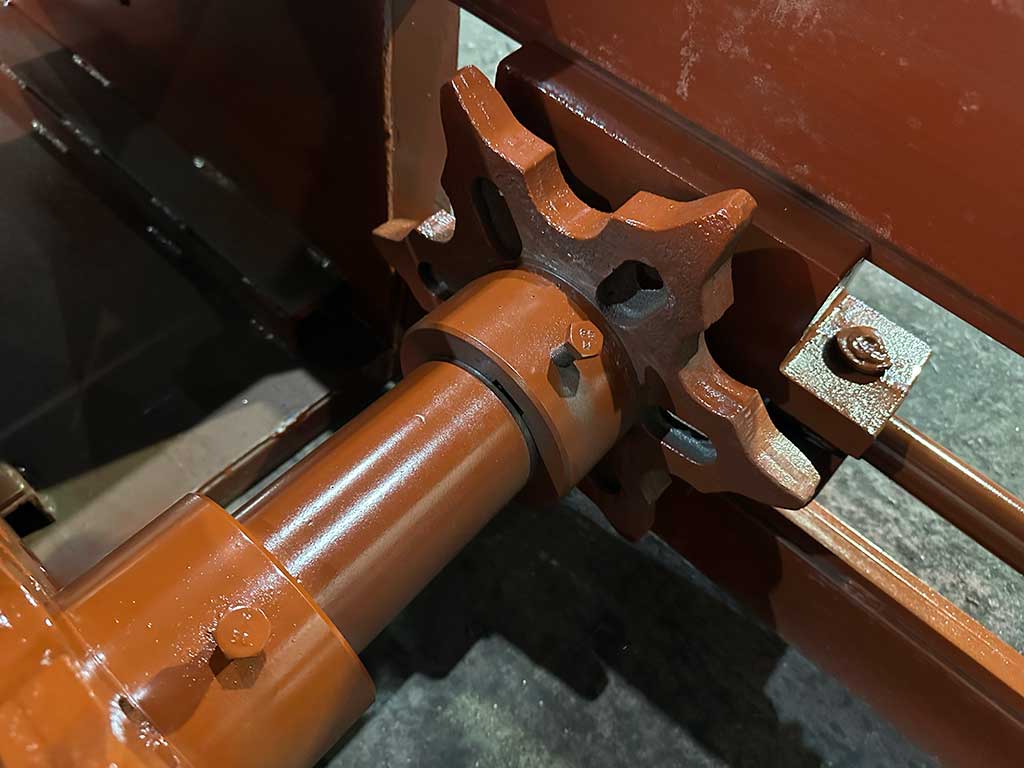

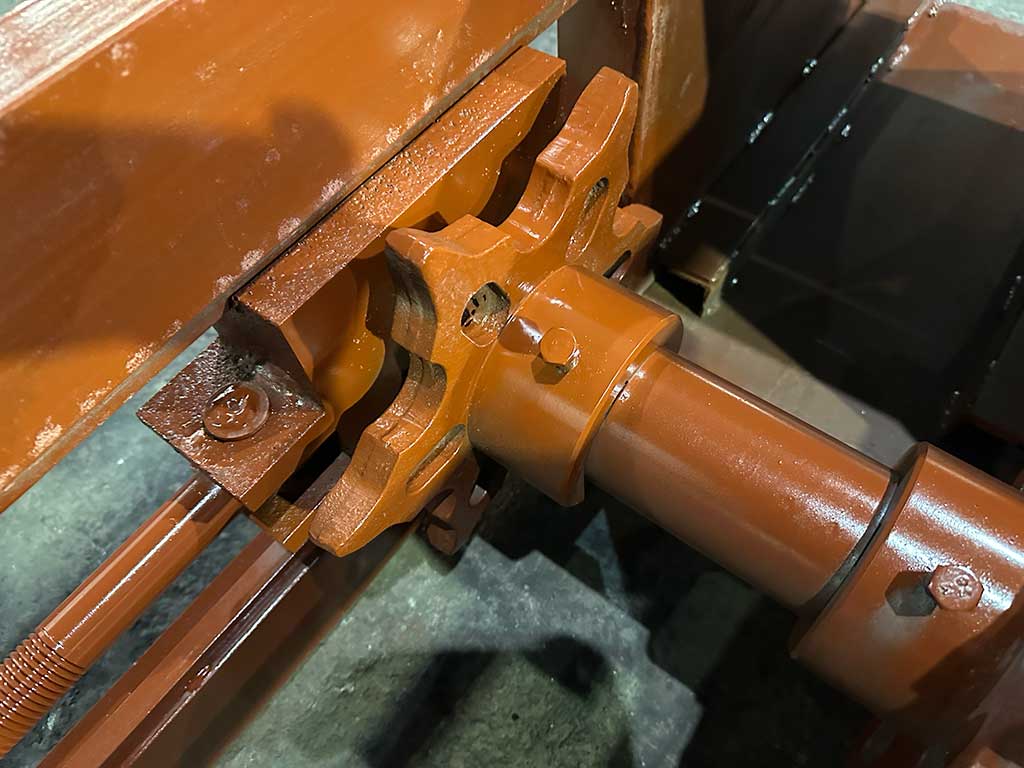

Звёздочка 00.5769.021 — важное рабочее звено передачи усилия от приводного вала на тяговую скребковую цепь транспортера ТС-2-30. Зубья звёздочки последовательно входят в зацепление с пальцами цепи, преобразуя крутящий момент вала в тяговое усилие движения скребковой цепи. Звездочки устанавливается по две штуки на каждом из двух валов транспортера — приводном и натяжном, итого 4 штуки в одном комплекте.
