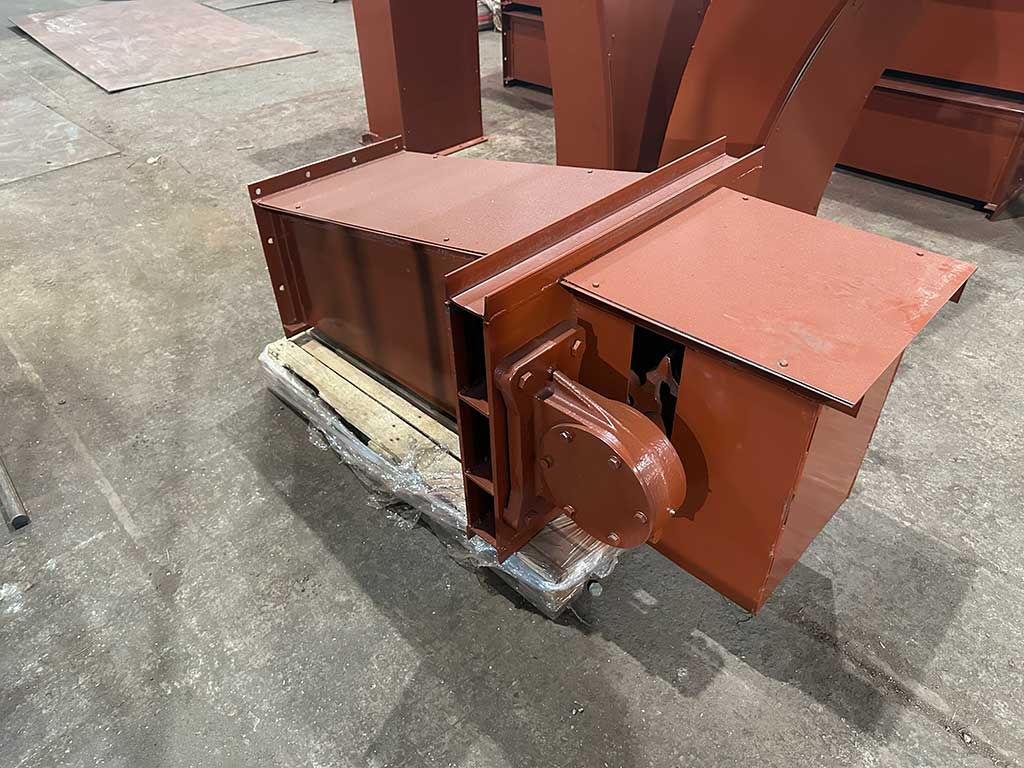

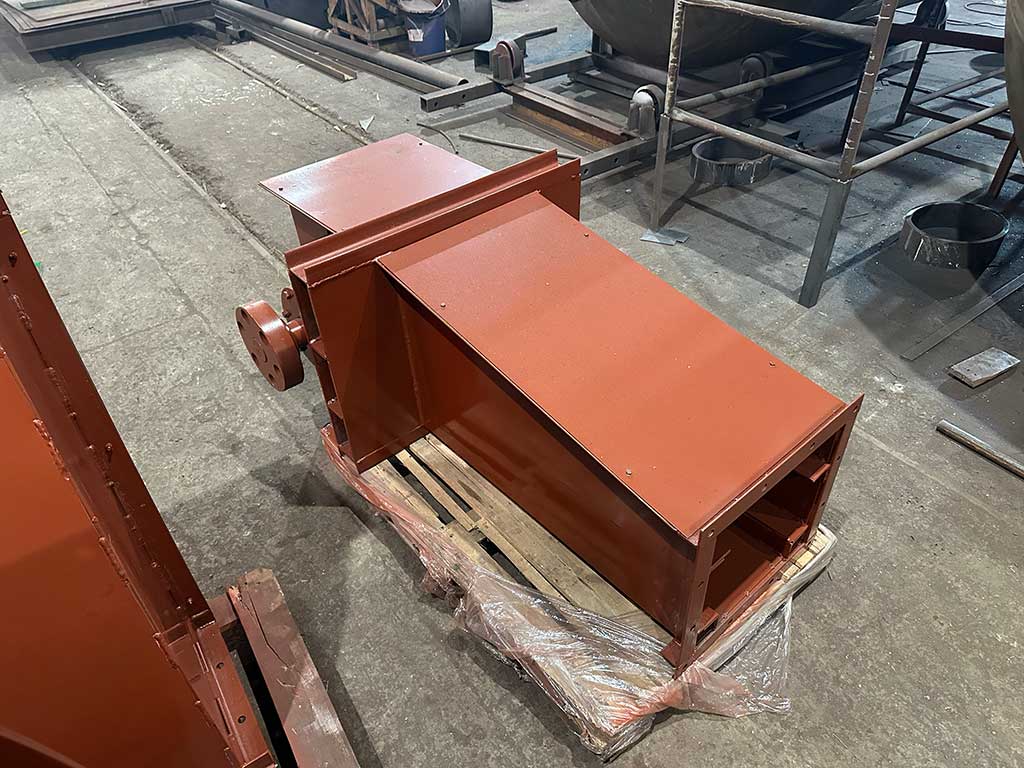

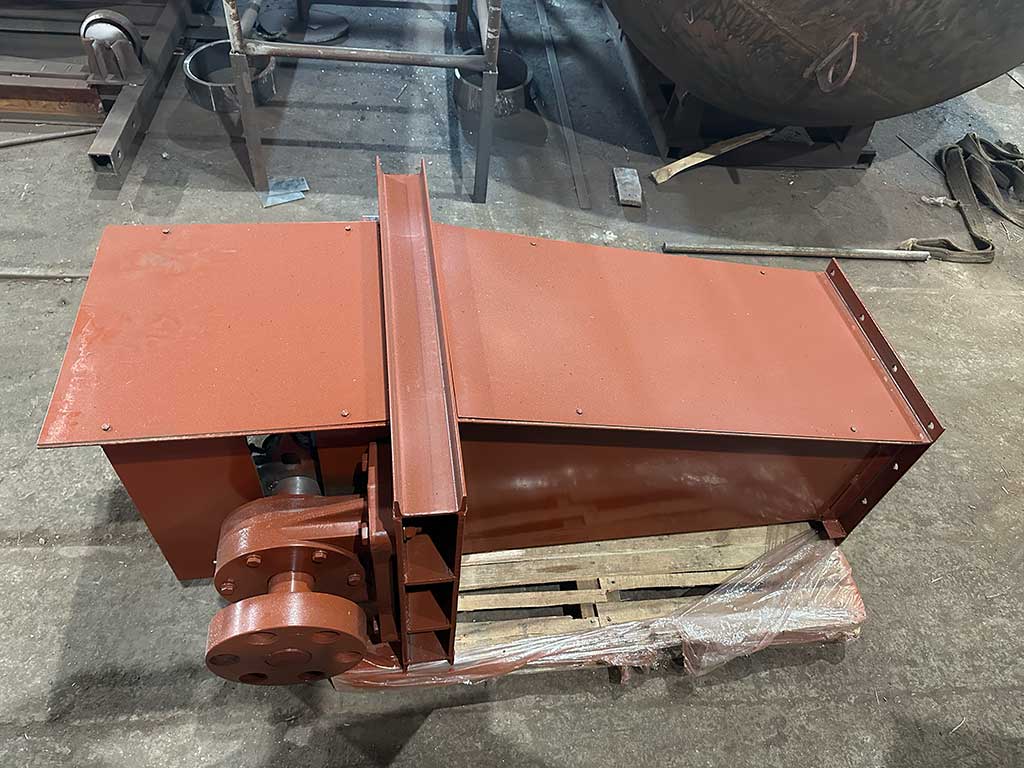

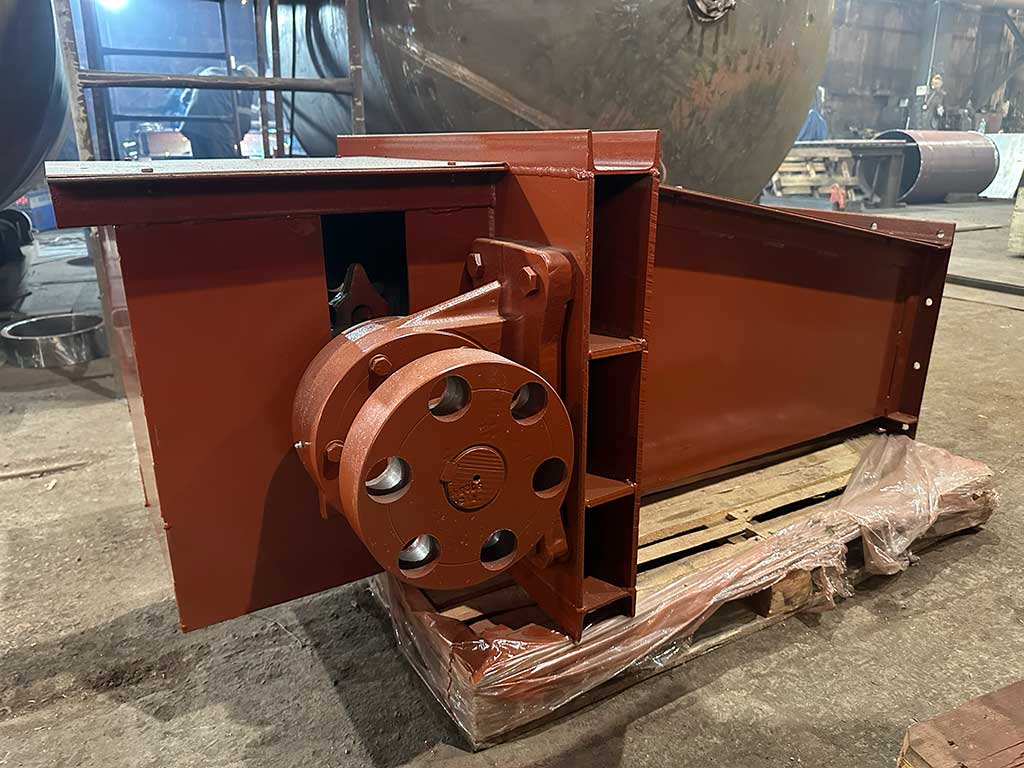

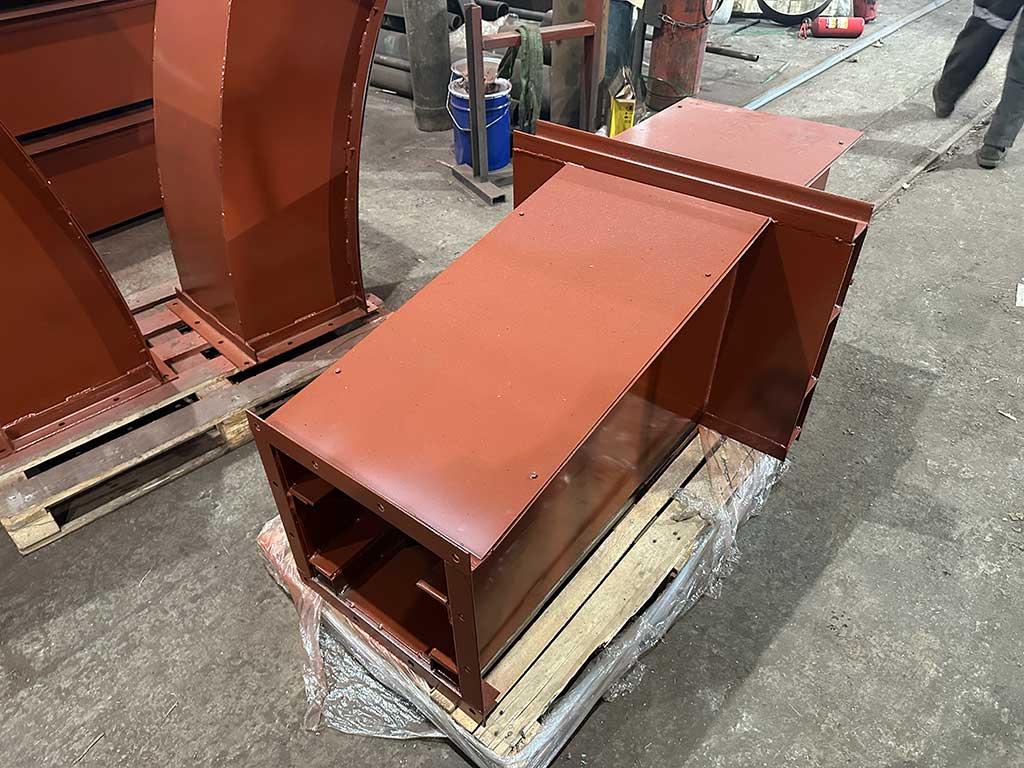

Секция приводная 00.8502.009 СБ является главным приводным узлом транспортера скребкового ТС-2-30, которая принимает крутящий момент от мотор-редуктора(привода) и передаёт его на две тяговые звёздочки приводного вала. Они приводят в движение скребковую цепь транспортера.
Содержание:
Цена секции приводной 00.8502.009 СБ
Ориентировочный срок изготовления: 14 дней
Цена, указанная на сайте, не является публичной офертой. Просим всегда уточнять актуальную информацию у менеджеров.
Технические характеристики
| Наименование характеристики | Значение | |
| Номер чертежа | 00.8502.009 СБ | |
| Материал изготовления | Сталь Ст3 по ГОСТ 380-2005, вал Сталь 45 по ГОСТ 1050-2013 | |
| Габаритные размеры, мм | 1500*900*600 | |
| Масса, кг | 420 | |
Устройство и принципы работы
Секция приводная 00.8502.009 СБ — головной сборочный узел скребкового транспортера ТС, отвечающий за передачу мощности от электродвигателя на тяговую цепь.
Несущая рама приводной секции изготовлена из конструкционной стали Ст3сп, а приводной вал выполнен из конструкционной стали 45.
Секция приводная 00.8502.009 ТС работает на головном конце транспортера и взаимодействует с электрической частью котельной: мотор-редуктор крепится к раме приводной секции или к отдельной опоре, его выходной вал соединяется с приводным валом секции муфтой либо цепной передачей. Передаточное отношение редуктора подбирается под требуемую скорость движения скребковой цепи (обычно 0,12–0,30 м/с в зависимости от модификации транспортера).

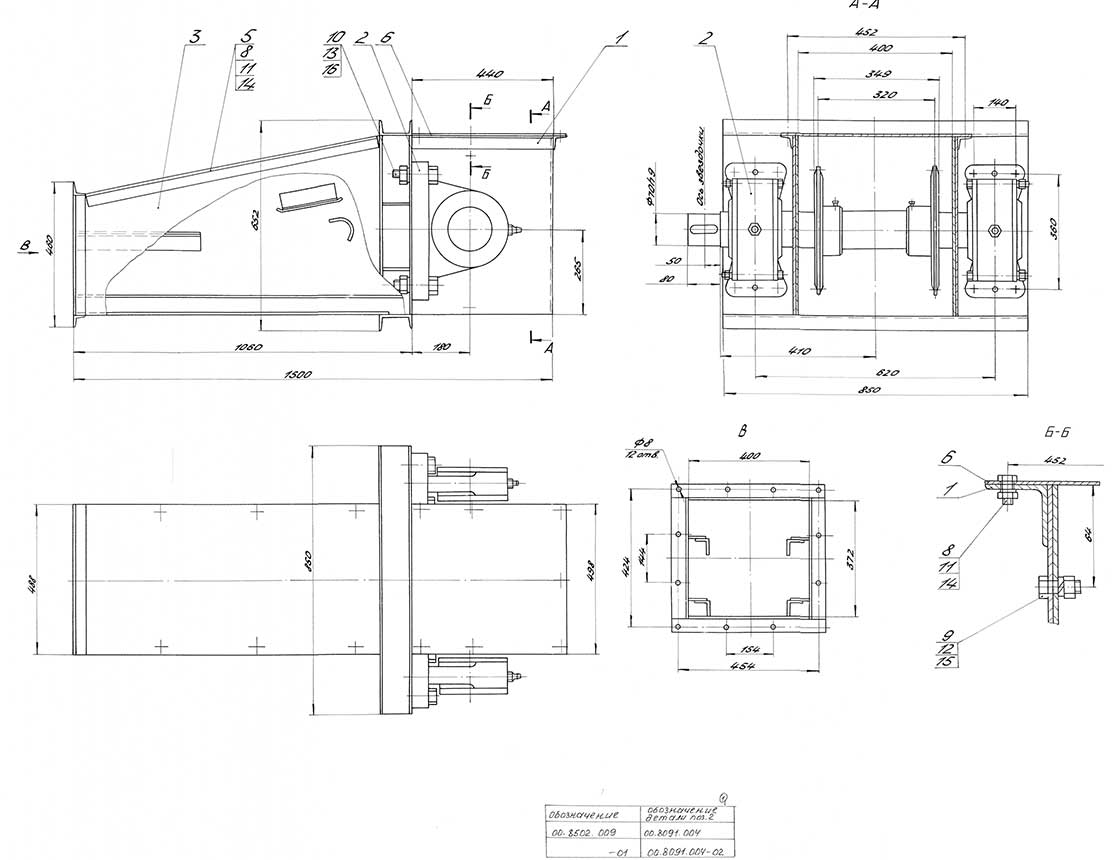

Чертеж секции приводной
