Секция натяжная 00.9430.007 СБ

Секция натяжная 00.9430.007 СБ - сборочный узел скребкового транспортера ТС-2-30, который устанавливается в концевой части транспортера и обеспечивает натяжение тяговых скребковых цепей за счёт продольного перемещения вала с двумя звёздочками.

Содержание:

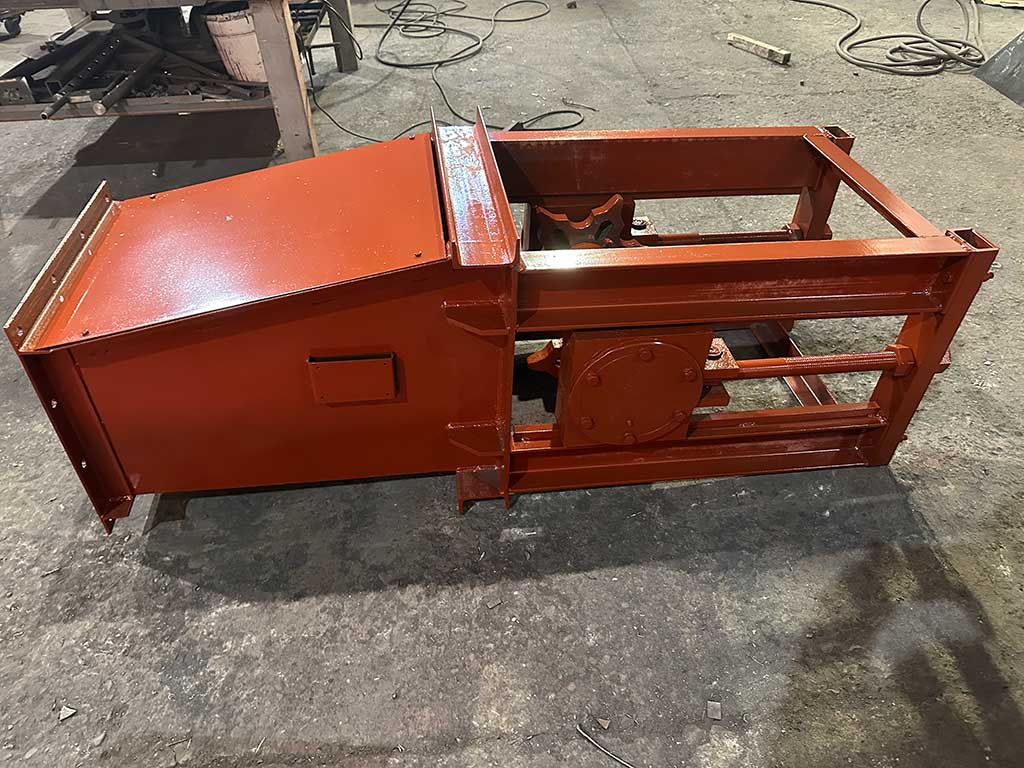

Секция натяжная 00.9430.007 СБ

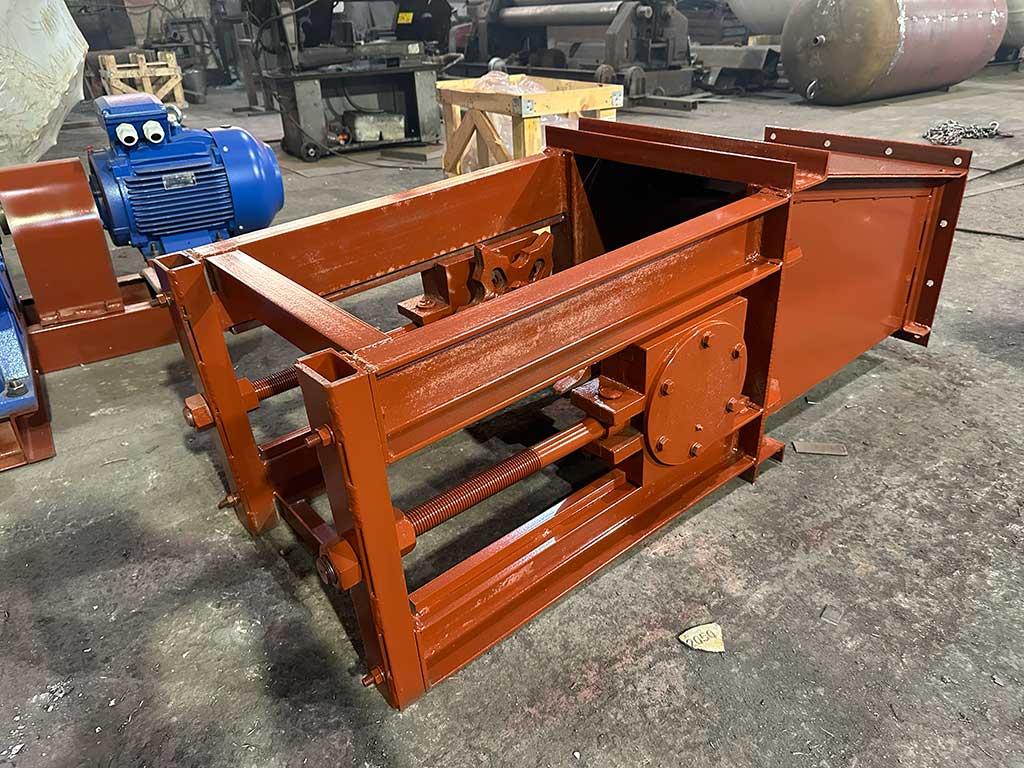

Секция натяжная 00.9430.007 ТС-2-30

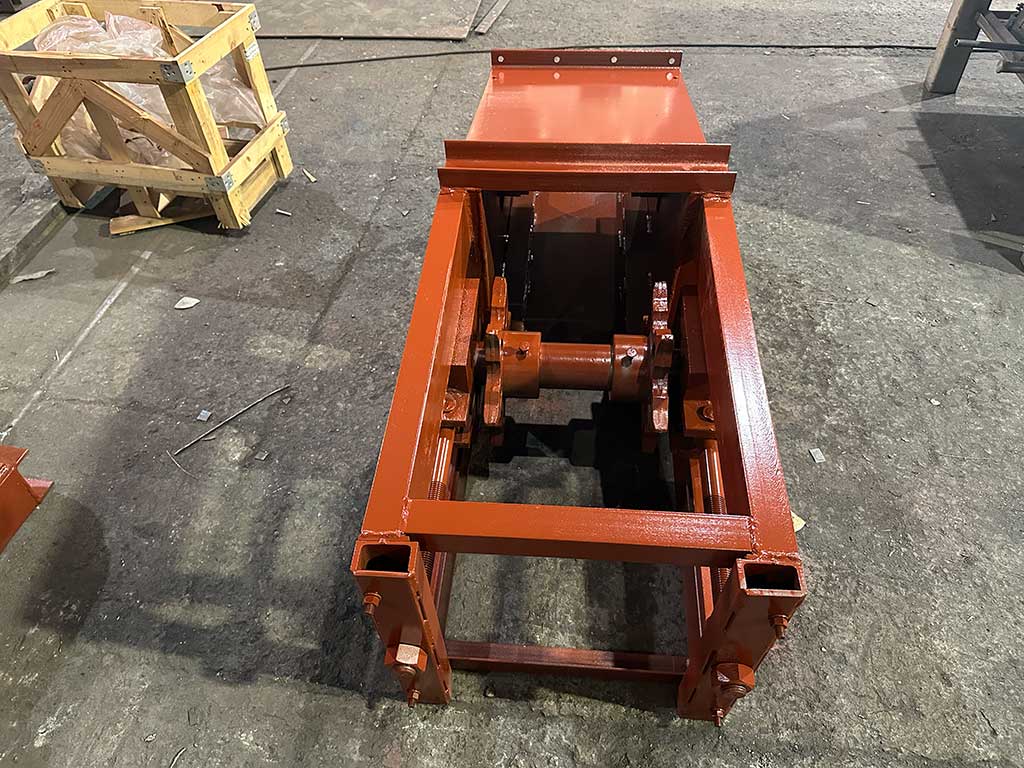

Секция натяжная 00.9430.007

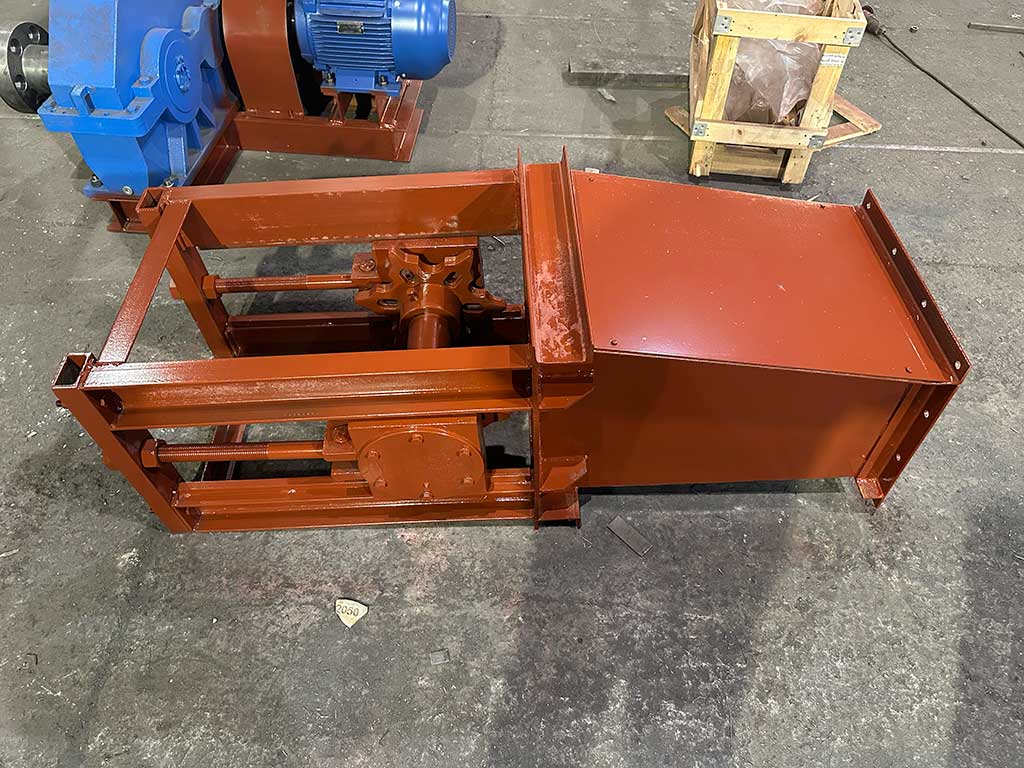

Секция натяжная транспортера скребкового ТС-2-30

Цена секции натяжной 00.9430.007 СБ

Цена: 170000 рублей

Ориентировочный срок изготовления: 14 дней

Цена, указанная на сайте, не является публичной офертой. Просим всегда уточнять актуальную информацию у менеджеров.

Закажи с сайта - получи скидку!
Чтобы купить секцию натяжную 00.9430.007 - Отправьте заявку, и наш специалист свяжется с вами
*Нажимая на кнопку, вы даёте согласие на обработку своих данных в соответствии с политикой конфиденциальности
Укажите ваш телефон
Спасибо за заявку! Скоро мы с Вами свяжемся.

Технические характеристики

Наименование характеристики Значение
Номер чертежа 00.9430.007 СБ
Материал изготовления Рама - Сталь Ст3 по ГОСТ 380-2005, Вал - Сталь 45 по ГОСТ 1050-2013
Габаритные размеры, мм 1515*610*550
Масса, кг 250

Устройство и принципы работы

Секция натяжная 00.9430.007 СБ — концевой сборочный узел скребкового транспортера ТС, обеспечивающий поворот тяговых цепей в обратном направлении и поддержание оптимального натяжения скребковой цепи.

Несущая рама натяжной секции изготовлена из конструкционной стали Ст3сп, а натяжной вал выполнен из конструкционной стали 45.

Секция натяжная состоит из:

  • Несущей рамы;
  • Натяжного вала с двумя приводными звёздочками;
  • Двух подшипниковых узлов в подвижных корпусах;
  • Винтового механизма регулировки натяжения.

По мере вытягивания цепи в процессе эксплуатации винтовые механизмы смещают подшипниковые корпуса вместе с валом, восстанавливая рабочее натяжение цепи без необходимости разборки конструкции.

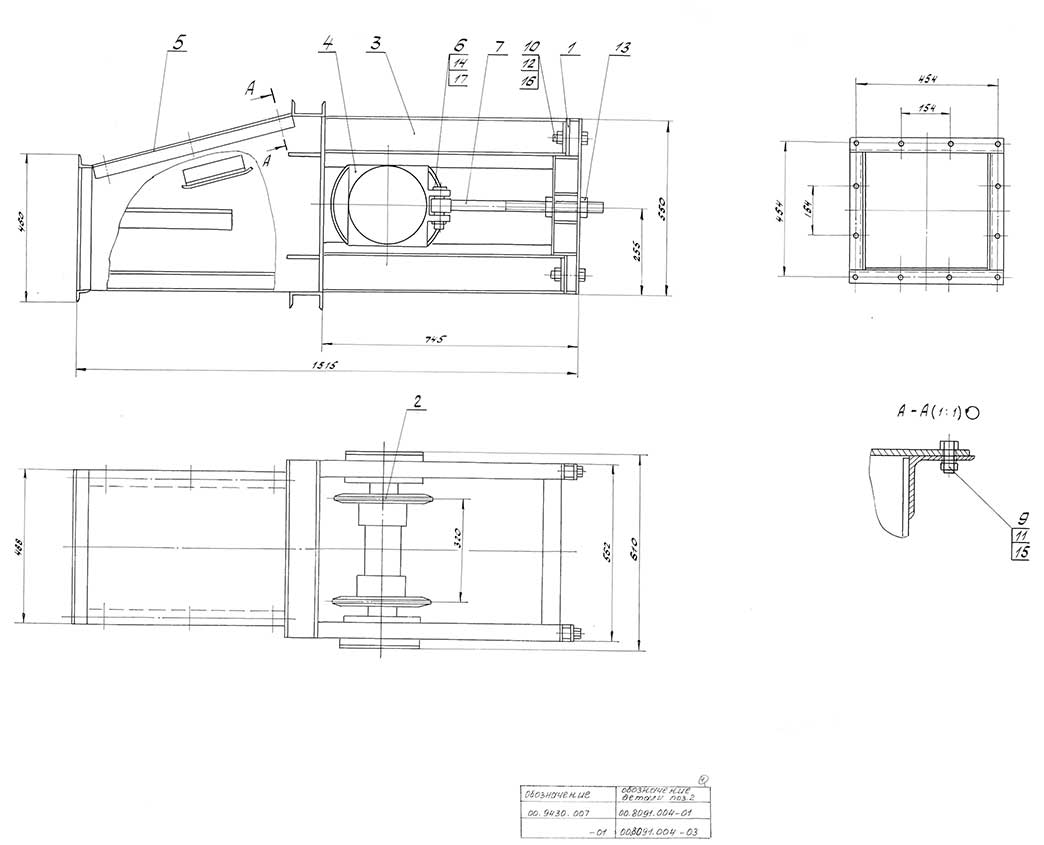

Чертеж секции натяжной

Чертеж секции натяжной 00.9430.007 СБ транспортера ТС-2-30
